Wi-Fi HaLow™対応 アクセスポイント 高利得アンテナ対応 ACERA 332C New
Wi-Fi HaLow™対応アクセスポイント新機種
高利得アンテナ対応でより広範囲・高速通信を実現
Wi-Fi HaLow™対応アクセスポイント
Wi-Fiの新規格であるWi-Fi HaLow™※1（IEEE802.11ah）に対応したアクセスポイントです。Wi-Fi HaLow （IEEE802.11ah）はIoTの通信基盤構築に適した通信規格で、920MHz帯の電波を使用します。半径約1kmの通信エリアをカバーし、データ伝送速度の最大値は1.5Mbps（理論値）となります。これによりセンサー情報のほか、画像や映像の伝送に対応します。

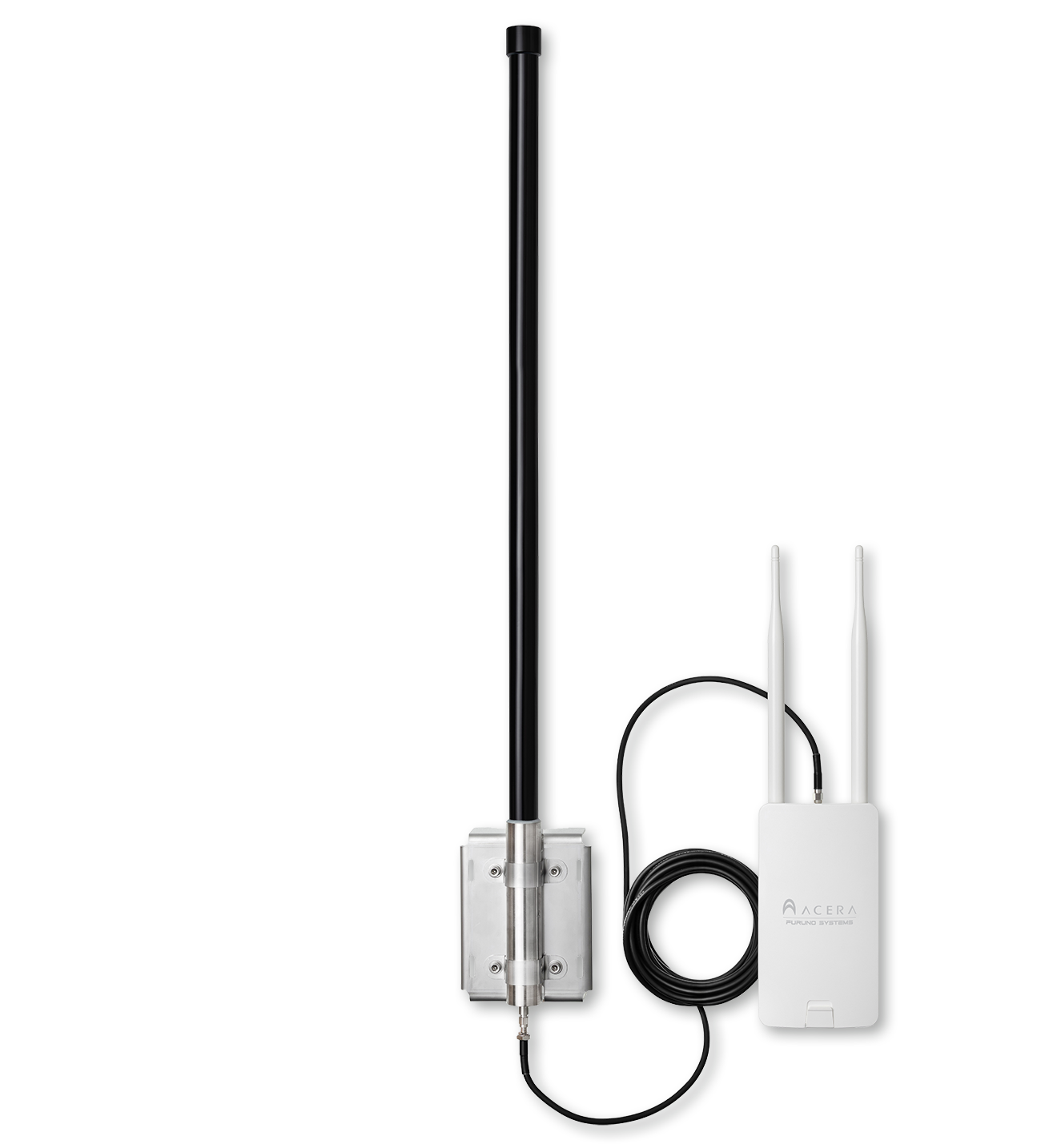

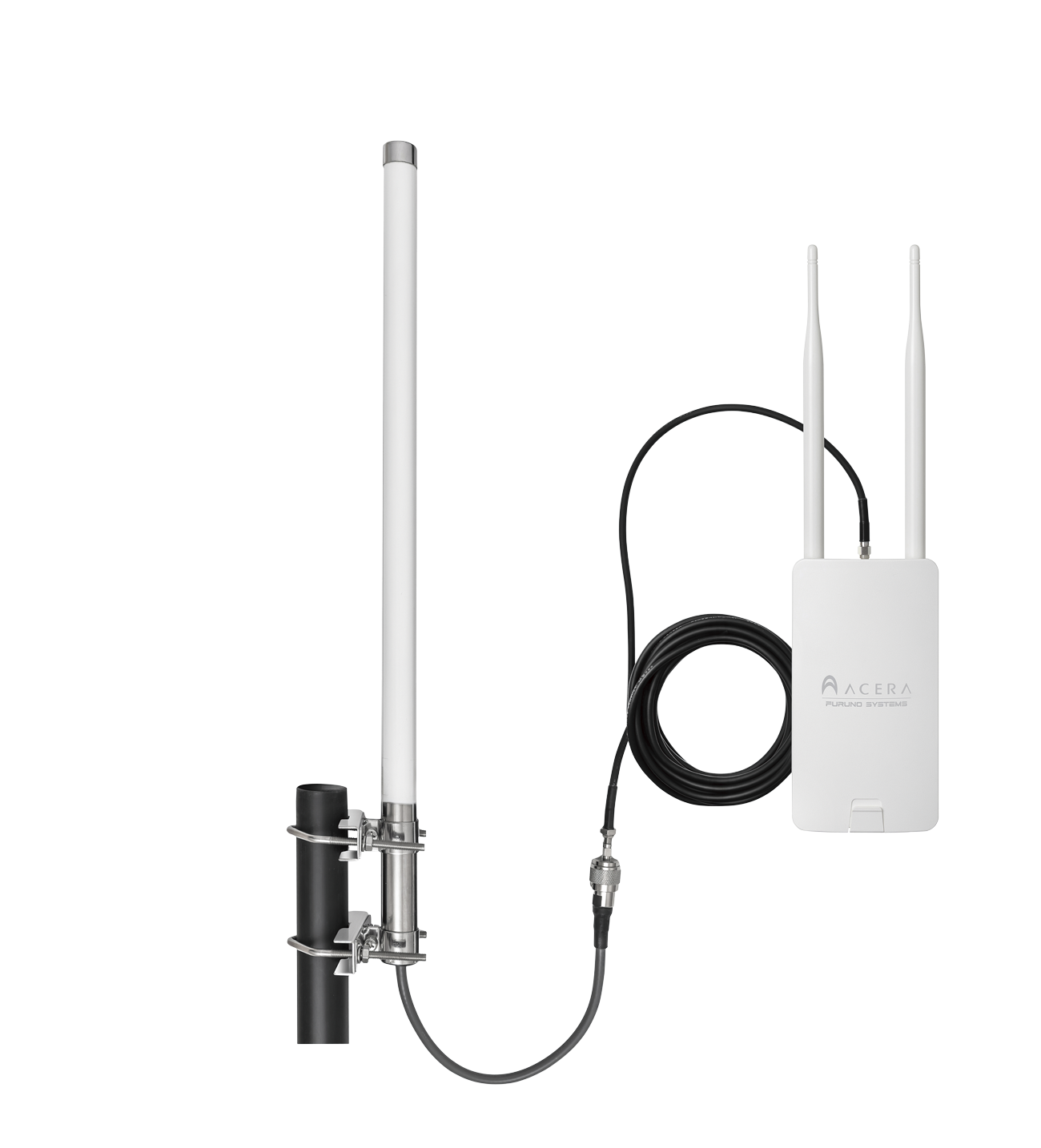

高利得アンテナ対応 ACERA 332C
本製品では、ACERA 331の920MHz帯ダイポールアンテナに代わり、高利得アンテナ（コリニアアンテナ※ 2）へ適応することで、ACERA 331に比べてより広範囲のデータ伝送（最大約1.3km※3）が可能となりました。
※ 1：Wi-Fi HaLow™はWi-Fi Allianceの商標です。

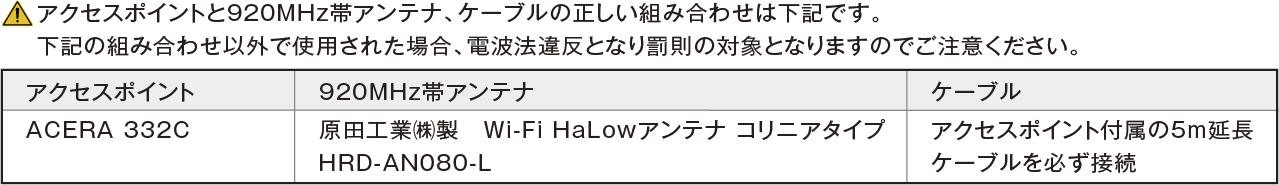

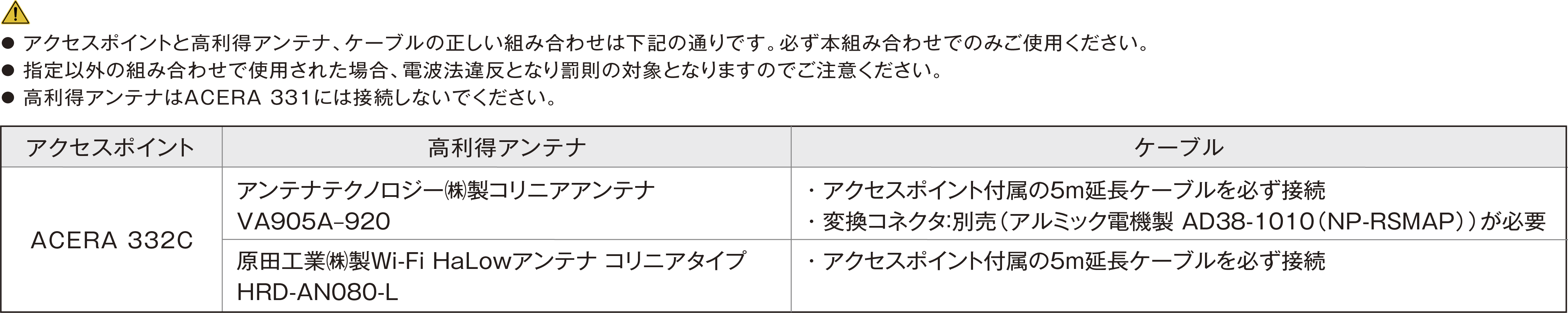

※ 2：対応するアンテナは下記の通りです。
アンテナテクノロジー（株） 型番：PAT909H-N-920AF 原田工業（株） 型番：HRD-AN080-L
※ 3：アンテナの高さや周囲の環境により、距離が短くなる場合があります。

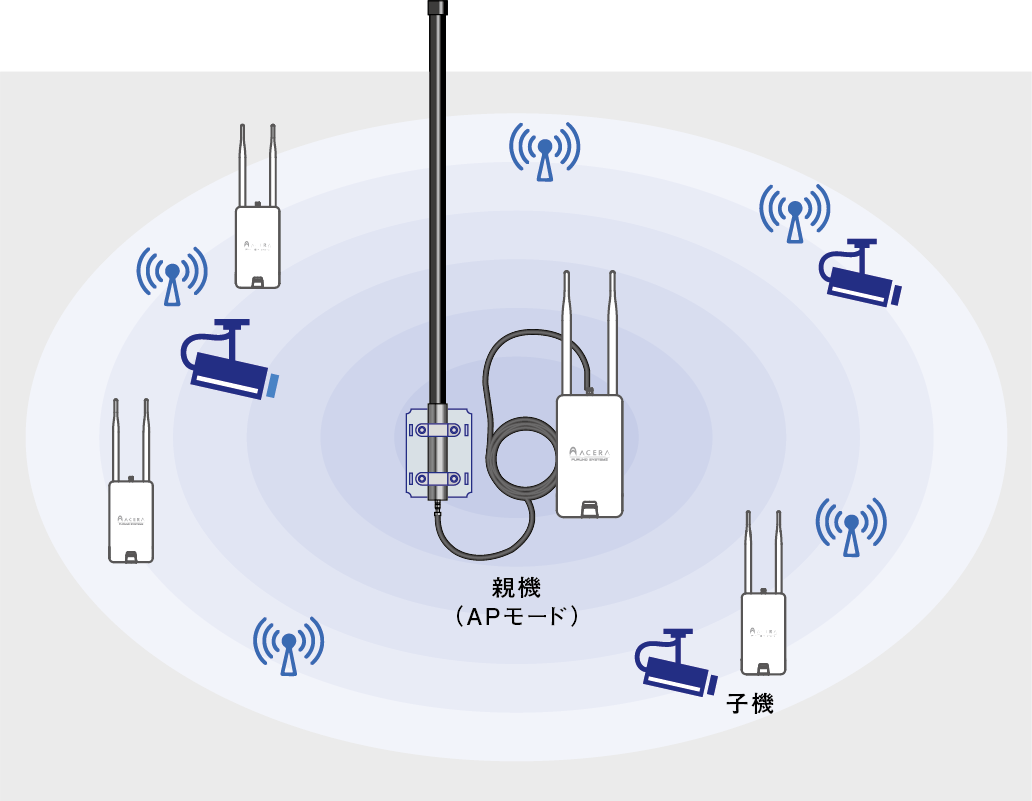

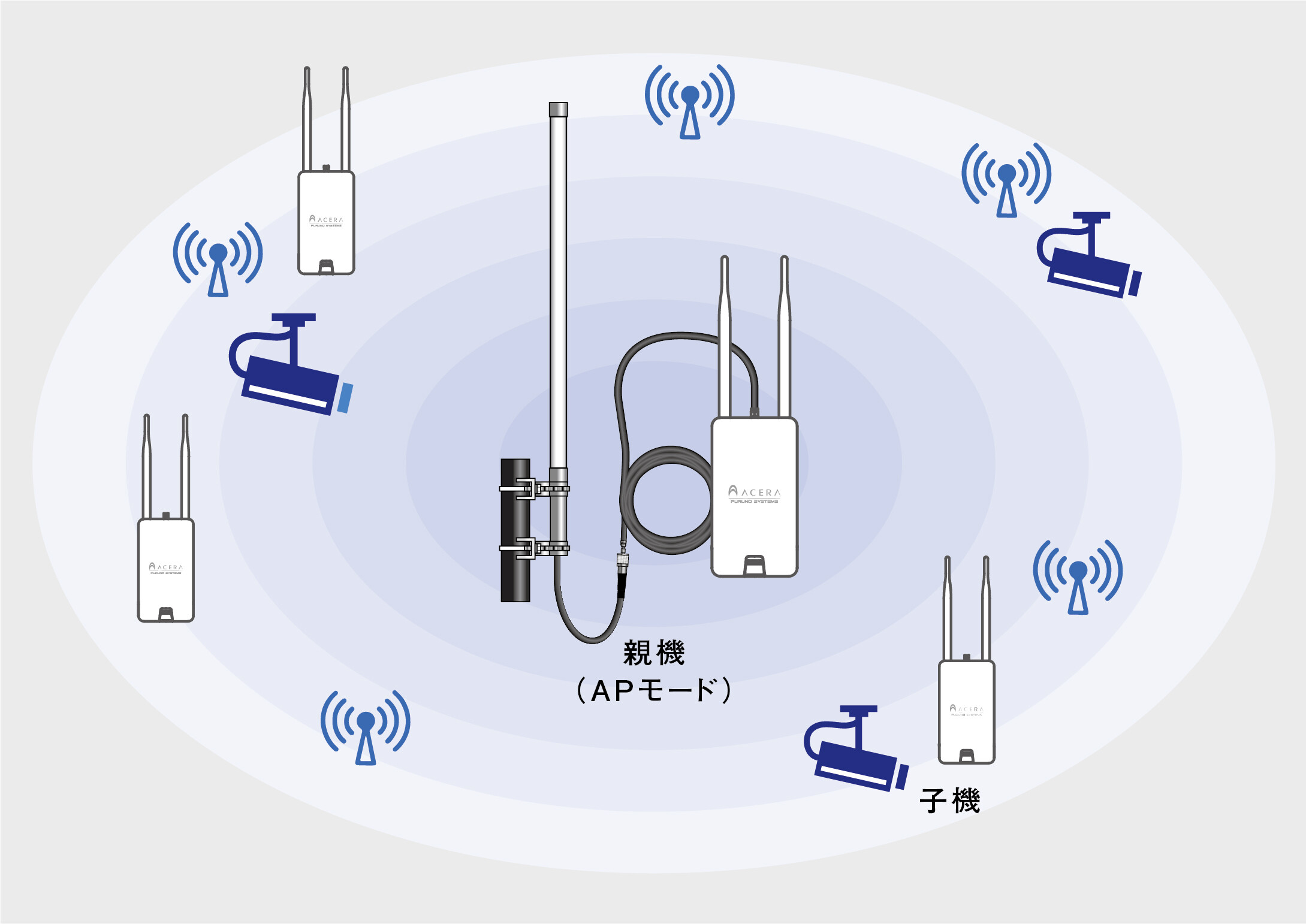

水平方向360°から送受信可能
通信距離・速度が向上
水平方向360°に電波を飛ばすため最大利得は約3dBアップ、放射方向を複数に向ける必要がある場合の親機側での使用に適しています（半値角約35°）。
※アンテナテクノロジー（株）製の場合の利得、半値角です。
高い環境性能
ACERA 332Cは屋外などの多様な利用環境に応じた防塵防水性能を実現しています。アンテナ構成に応じてIPX4またはIP55※4の保護等級に対応し、さまざまな設置環境で高い信頼性を実現します。また、屋外利用を想定しているため、動作温度範囲も-20℃から＋60℃まで対応と、過酷な環境下においてもソーラー電源システム（推奨品を案内可能）を利用することで、電源の確保が出来ない場所にも設置可能です。
※４ アンテナ構成に応じてIPX4､IP55の保護等級が変わります。取説記載の施工時の注意点を参考に取付をお願いいたします。
想定される活用シーン
フィールド性能測定結果

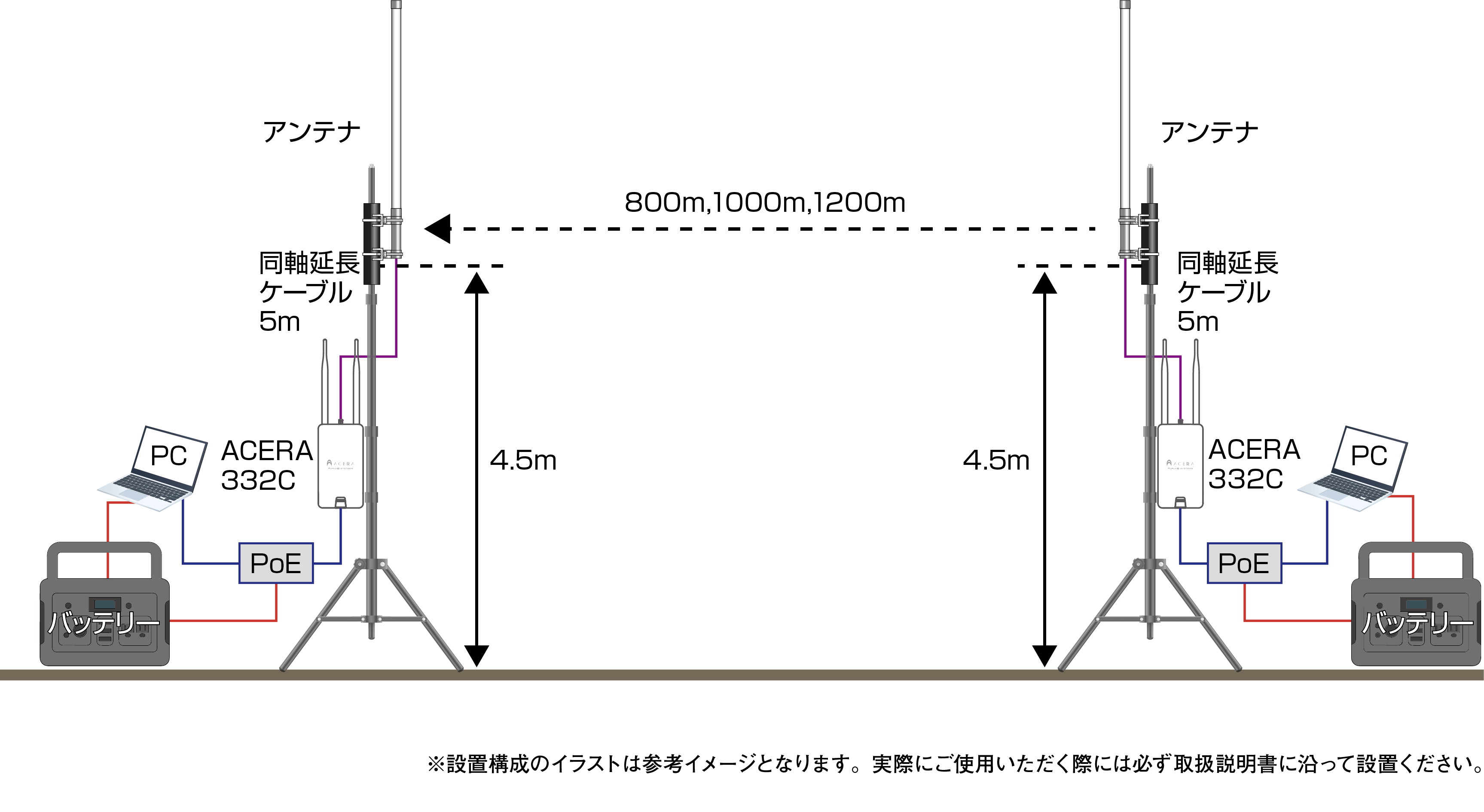

▼測定環境
場所：荒川河川敷
周波数バンド幅：4MHz
アンテナ高：4.5m
アンテナーアクセスポイント間の同軸ケーブル：5m

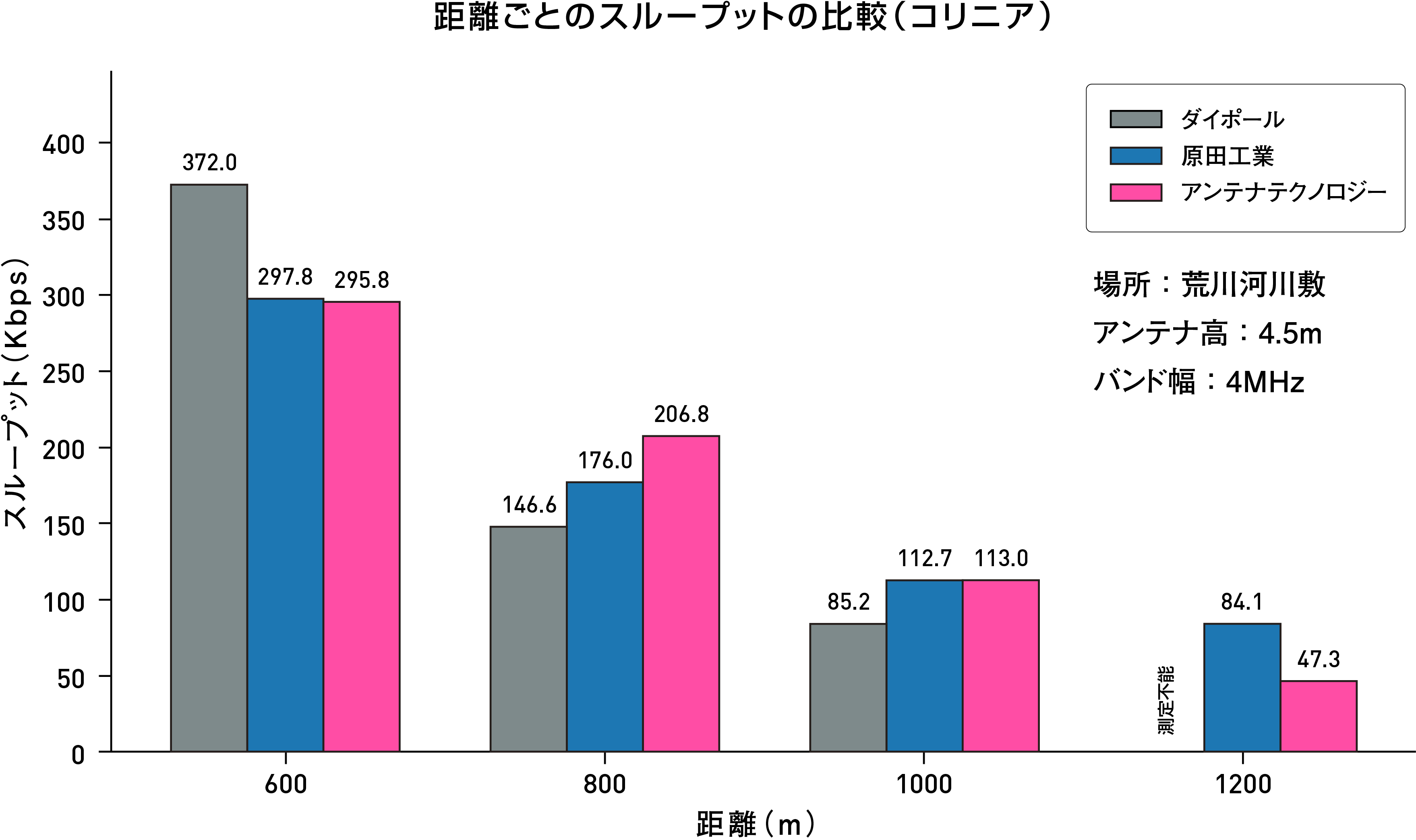

▼測定結果（平均スループットの比較）
ACERA 331(ダイポール）に比べ、ACERA 332Cではアンテナ同士の距離が800mの場合、スループットが約40%UP、1000mで約30%UPしました。（アンテナテクノロジー㈱製の場合）
▼実証実験に使用したアンテナ一覧
| アクセスポイント | アンテナ | 最大利得 | 半値角 | サイズ | 重量 |
| ACERA 332C | アンテナテクノロジー（株）製 コリニアアンテナ VA905Aｰ920 |
5dBi | 垂直面：35° | φ27.2×546mm | 約0.6㎏ （取付金具含む） |
| 原田工業（株）製 コリニアアンテナ HRDｰAN080ｰL |
5dBi | 垂直面：25° | φ29.5×802mm | 約1.13kg （ブラケット含む） |
|
| ACERA 332P | アンテナテクノロジー（株）製 パッチアンテナ PAT909H-N-920AF |
9dBi | 垂直面：約60° 水平面：約70° |
200×200×37mm | 約1.0㎏ （取付金具含む） |
| 原田工業（株）製 パッチアンテナ HRDｰAN060ｰL |
8dBi | 垂直面：約70° 水平面：約70° |
204×204×47mm | 約2.05kg （ブラケット含む） |
※本製品に関する注意事項
- UNIFASクラウドIoT非対応機種となります。
仕様・外観
| CPU | 64bit ARM デュアルコア（2コア） |
|---|
| 規格 | IEEE 802.11ahおよびIEEE 802.11n/b/g、Bluetooth Low Energy ※920 MHz/2.4 GHzを同時使用可 |
|---|---|
| 伝送速度 | IEEE 802.11ah：最大15Mbps IEEE 802.11b：最大11Mbps IEEE 802.11g ：最大54Mbps IEEE 802.11n：最大157.5Mbps Bluetooth Low Energy：1Mbps、2Mbps ＊1 |
| バンド選択 | 2.4GHz:802.11n/b/g 920MHz:802.11ah |
| IEEE802.11n機能 | 2.4 GHz: 1(TX) × 1(RX)、1ストリーム 帯域幅 20 MHz/40 MHz |
| 対応チャネル | 【802.11n/b/g(2.4GHz)】 2412～2742MHz（1～13ch） 【802.11ah(920MHz)】 921～927MHz 【Bluetooth Low Energy】 2402～2480MHz（37～39ch） |
| アンテナ（内蔵） | - |
| アンテナ（外付け） | 【ACERA 332C】 2.4GHzダイポールアンテナ：無指向性×2本 / 標準添付 920MHzコリニアアンテナ：無指向性×1本 / 専用品（別売） ※アンテナテクノロジー（株）製コリニアアンテナ、パッチアンテナには変換コネクタ（別売）が必要です。 |
| セキュリティ規格（認証方式・暗号化方式） | WPA2-Personal （AES/AUTO） WPA3-Personal （AES） Enhanced Open |
| セキュリティ機能 | MACフィルタ |
| 通信最適化 | - |
| 同時接続端末台数 | 2.4GHz:最大20台＊２ |
| LAN／PoEコネクタ | 10BASE-T/100BASE-TX 1ポート 全二重/半二重/極性自動識別 IEEE802.3af |
|---|---|
| タグVLAN | - |
| ルータ関連機能 | IPマスカレード、DHCPサーバ |
| Webによる設定 | 対応 |
|---|---|
| USBメモリによる設定 | 対応予定 |
| Syslog | - |
|---|---|
| SNMP | - |
| 統合管理 | 非対応(UNIFASクラウドIoT) |
| USBコネクタ | USB 2.0 TypeA×1（メンテナンス用） 供給電力: 500mA |
|---|
| 状態表示LED | 青×6、橙×6（輝度調整、消灯可能） カラーユニバーサルデザイン対応 |
|---|
| DC IN | DC12 V 最大600 mA |
|---|---|
| PoE給電時 | DC48 V 最大190 mA （IEEE802.3af） |
| 省電力モード | あり |
| VCCI | クラスA |
|---|
| 外形寸法 | 186（縦）×100（横）×29（高） mm アンテナ含まず |
|---|---|
| 質 量 | 0.4 kg |
| 盗難防止 | - |
| 動作温湿度範囲 | －20℃～＋60℃ ／ 10～90％RH（結露なきこと）＊３ |
|---|---|
| 保存温湿度範囲 | －20℃～＋65℃ ／ 10～90％RH（結露なきこと） |
| 防塵・防水性能 | IPX5対応：PAT909H-N-920AF、IPX4対応：VA905A‒920 IP55対応：ACERA 332C、ACERA 332P、HRDｰAN080-L、HRD-AN060-L |
| 環境施策 | RoHS指令対応 |
| カラーユニバーサルデザイン認証 | - |
| 標準品 | 壁面取付部材、アンテナ延長ケーブル（5m）、簡単設定ガイド、保証書 |
|---|---|
| 専用品 | 920MHzコリニアアンテナ（別売） |
| オプション | ACアダプタ、アンテナ延長ケーブル（2m） |
 |
|
| ＊1 無線LAN規格上の最大値であり、実測値ではありません。 本製品は、日本国内電波法での制約により11ahでの通信は、送信Duty10%制限があるため、理論値も表の1/10の数値となります。 ＊2 設計値であり、実用的な通信帯域を保証するものではありません。 ＊3 11ah複数端末からの受信など機器が10%制限以上の通信を行う場合、+55℃以上ではUSB給電しないでください。 |
| 当社においては、実環境での動作保証、性能保証は行っておりません。 また、ご使用になる端末により、通信エリア、通信速度は異なります。 各種接続機器については、事前の動作確認が必要です。各製品名、社名は各社の登録商標または商標です。 記載された製品の仕様、デザインなどは予告なく変更される事があります。 |
