Wi-Fi HaLow™対応 アクセスポイント 高利得・指向性アンテナ対応 ACERA 332P New
Wi-Fi HaLow対応アクセスポイント新機種
高利得・指向性アンテナ対応でより広範囲・高速通信を実現
Wi-Fi HaLow対応アクセスポイント
Wi-Fiの新規格であるWi-Fi HaLow※1（IEEE802.11ah）に対応したアクセスポイントです。Wi-Fi HaLow （IEEE802.11ah）はIoTの通信基盤構築に適した通信規格で、920MHz帯の電波を使用します。半径約1kmの通信エリアをカバーし、データ伝送速度の最大値は1.5Mbps（理論値）となります。これによりセンサー情報のほか、画像や映像の伝送に対応します。

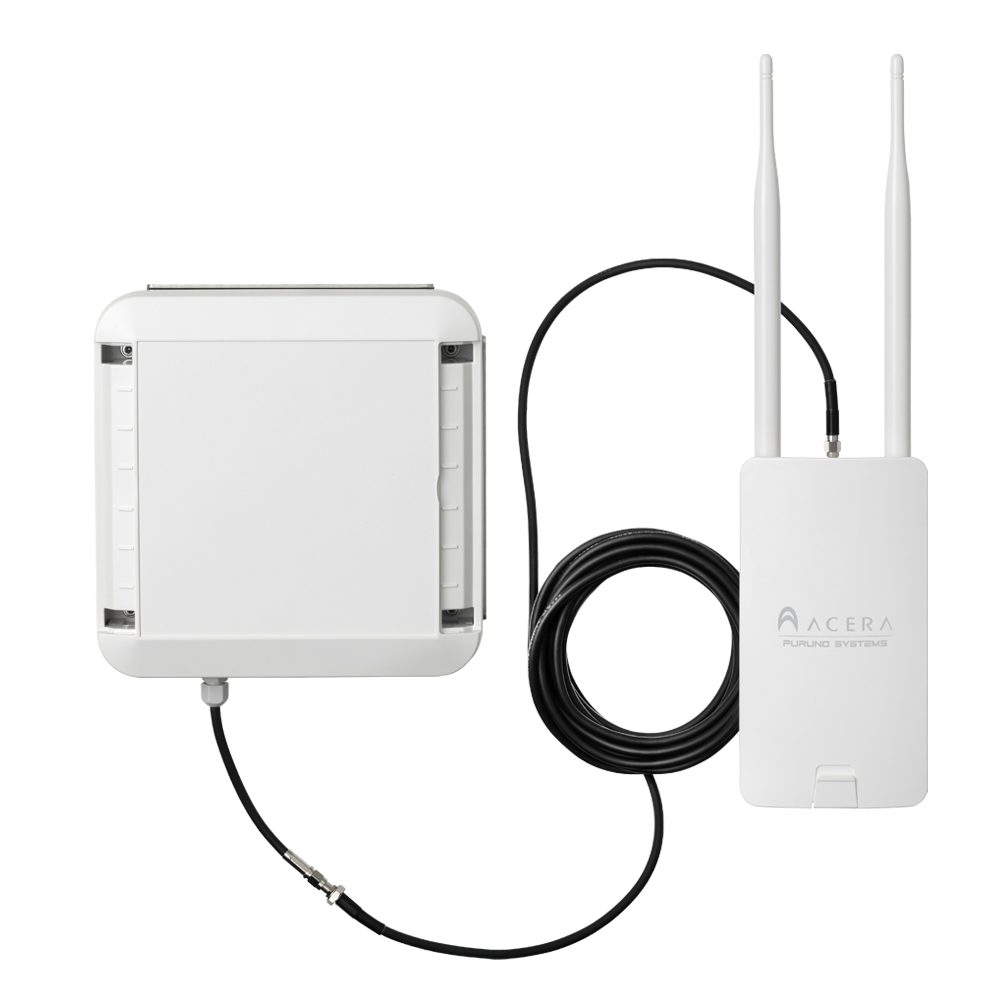

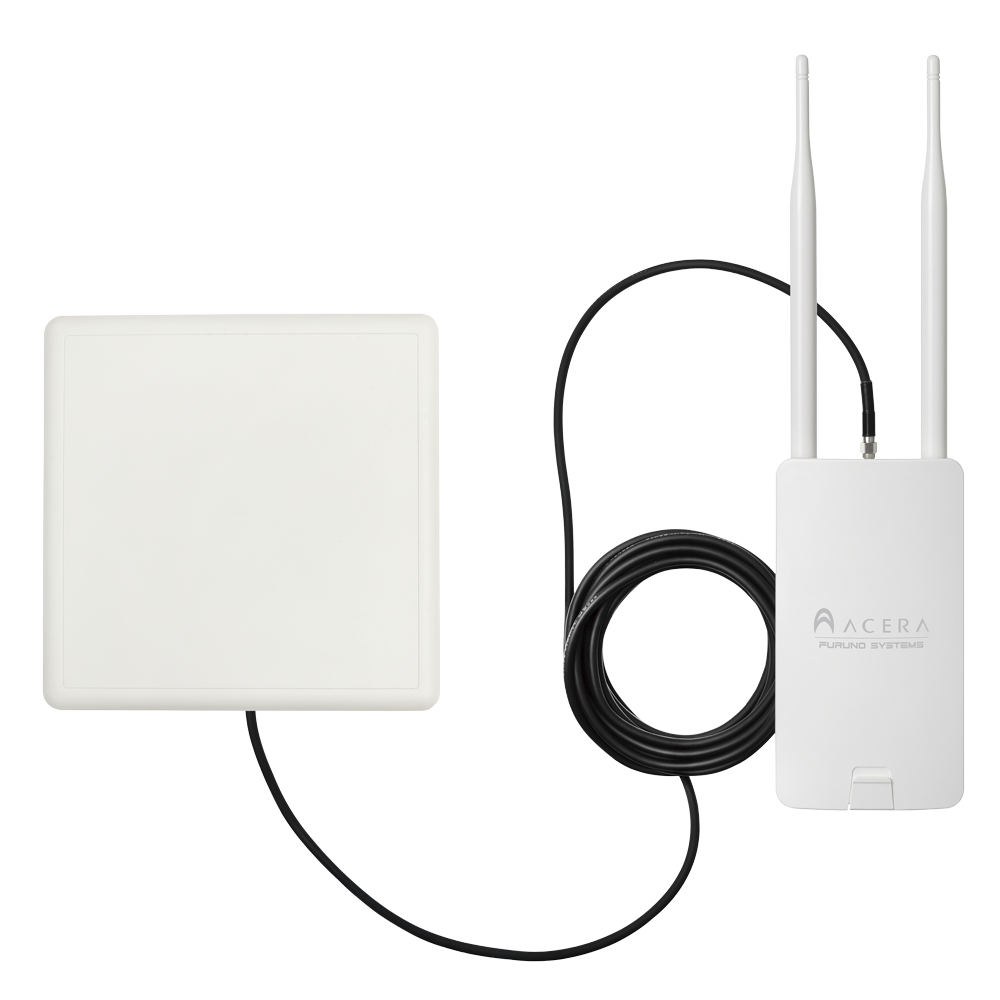

高利得・指向性アンテナ対応 ACERA 332P
本製品では、ACERA 331の920MHz帯ダイポールアンテナに代わり、高利得・指向性アンテナ（パッチアンテナ※2）へ適応することで、ACERA 331に比べてより広範囲のデータ伝送（最大約1.5km※3）が可能となりました。
※ 1：Wi-Fi HaLow™はWi-Fi Allianceの商標です。

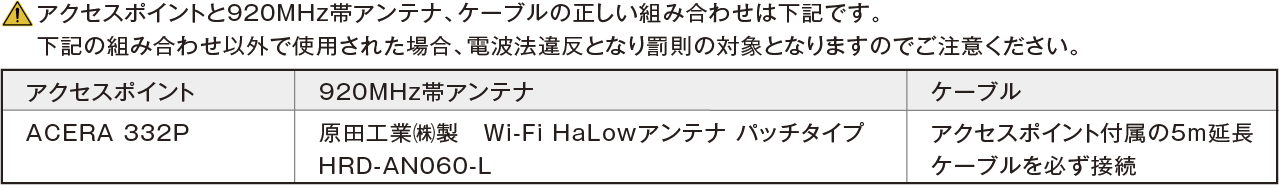

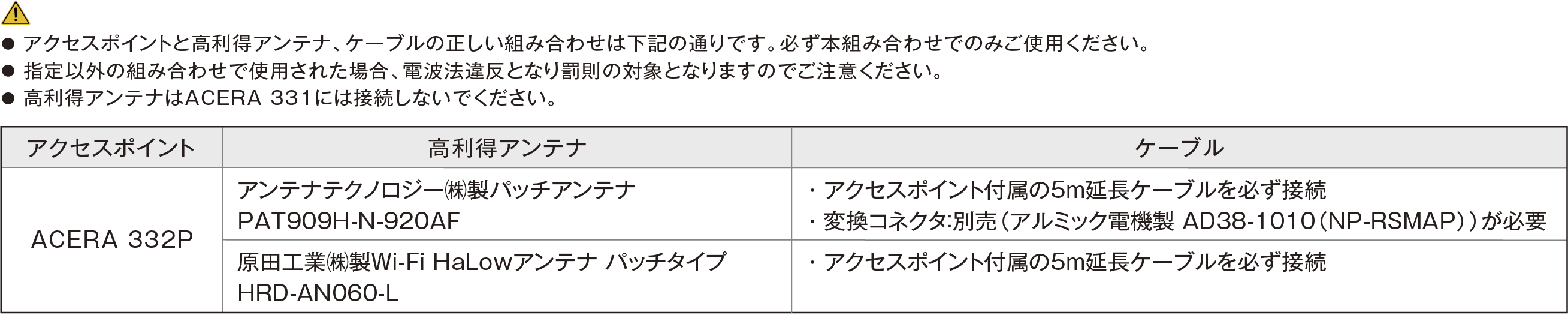

※ 2：対応するアンテナは下記の通りです。
原田工業 型番：HRD-AN060-L
※ 3：アンテナの高さや周囲の環境により、距離が短くなる場合があります。

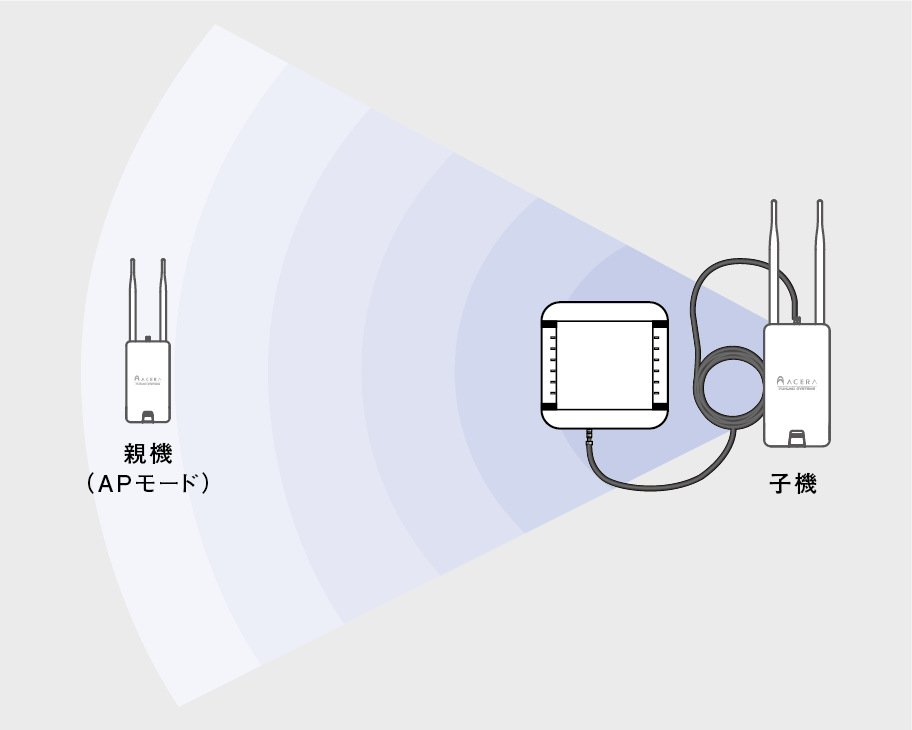

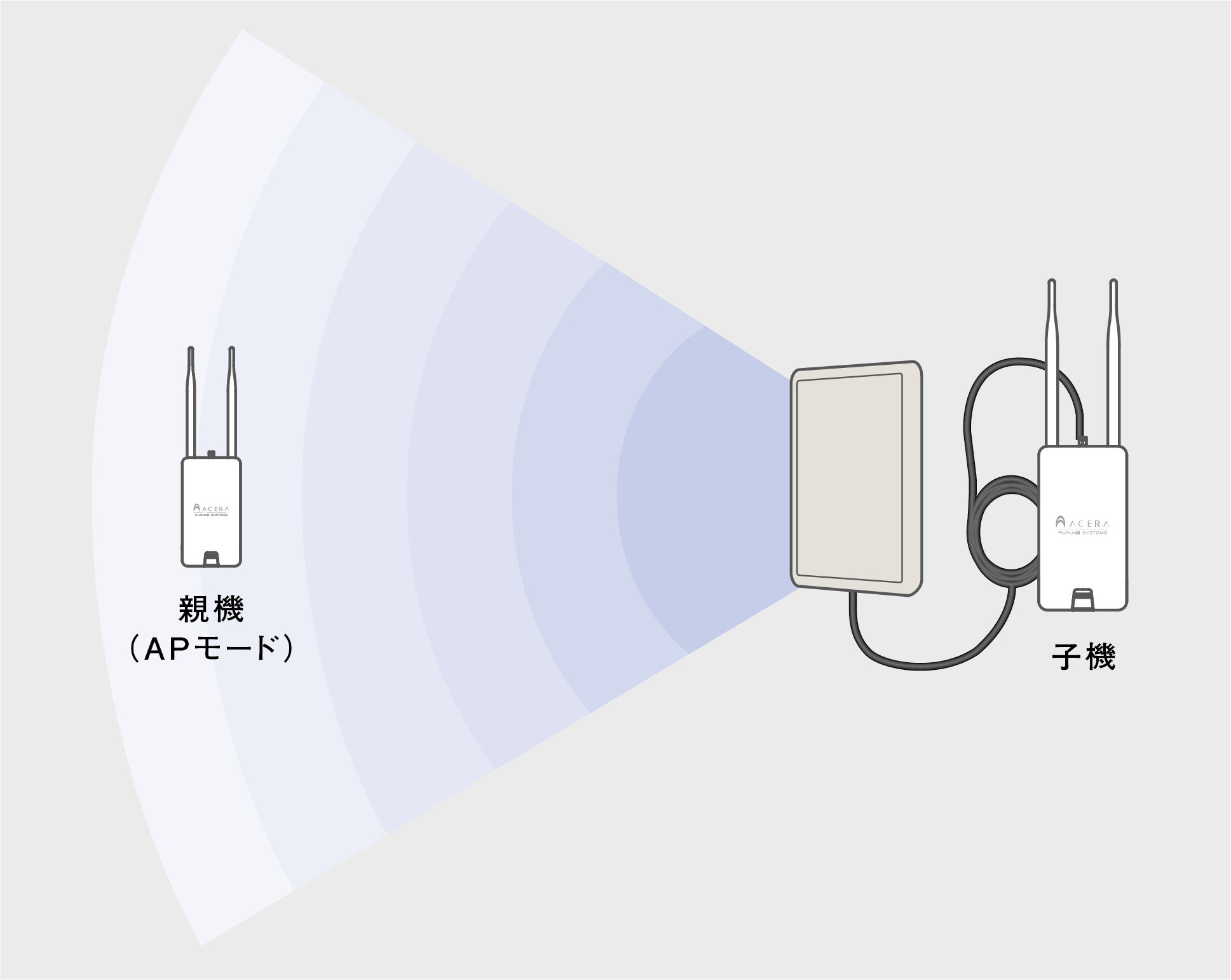

前方向にアンテナビームを集中した指向性
前方向に電波を飛ばすため最大利得は約6dBアップ、放射方向が親機に固定される、子機側での使用に適しています（半値角約70°）。
高い環境性能
ACERA 332PはIP55に対応しており、防塵・防水性能に優れています。IP55とは、JIS-2137で定められた防塵・防水規格で塵埃やノズルによる噴流水によっても機器の動作には影響を受けないということを示しています。また、屋外利用を想定しているため、動作温度範囲も-20℃から＋60℃まで対応と、過酷な環境下においても動作することができます。
また、ソーラー電源システム（推奨品を案内可能）を利用することで、電源の確保が出来ない場所にも設置可能です。
想定される活用シーン
フィールド性能測定結果

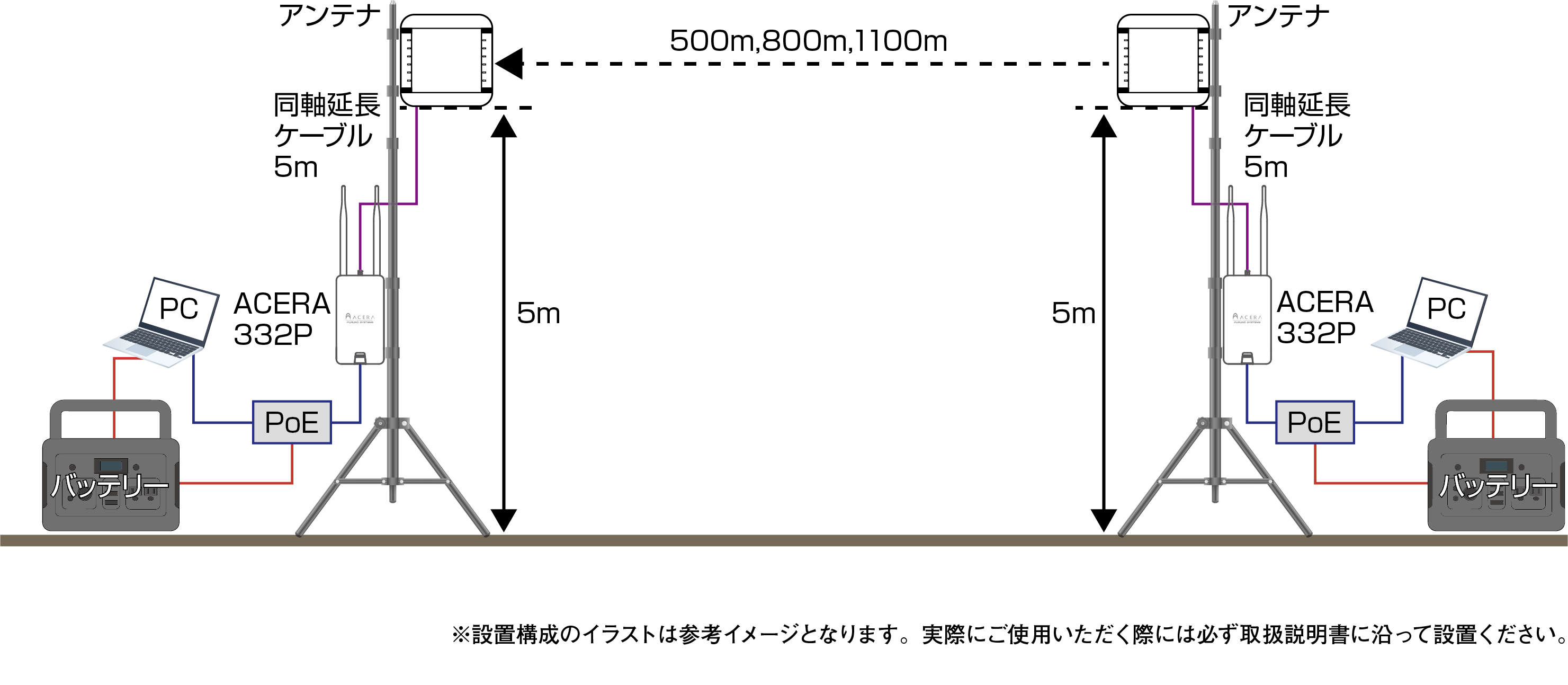

▼測定環境
場所：西宮市武庫川河川敷公園
周波数バンド幅：4MHz
アンテナ高：5m
アンテナーアクセスポイント間の同軸ケーブル：5m

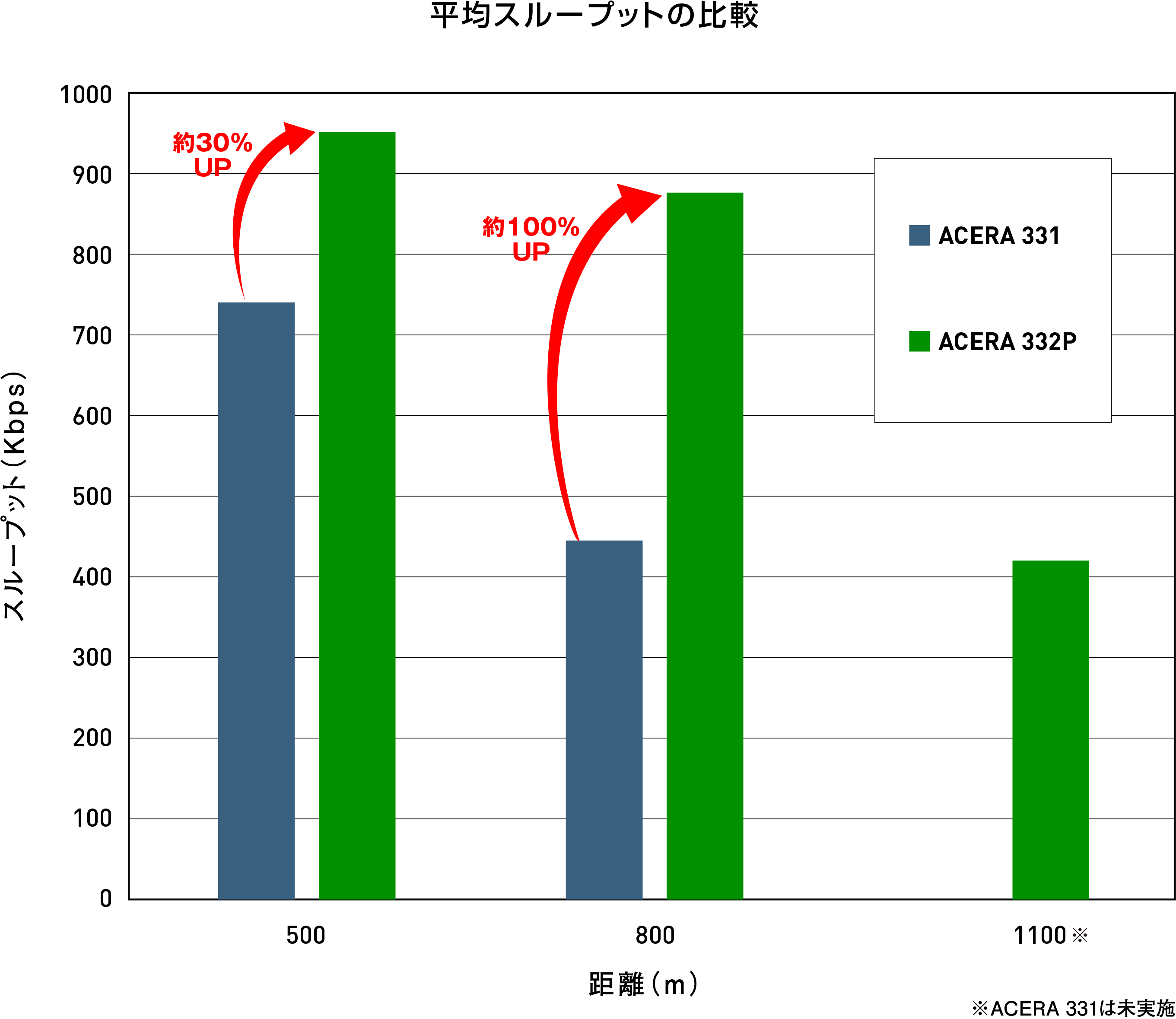

▼測定結果（平均スループットの比較）
ACERA 331に比べ、ACERA 332Pではアンテナ同士の距離が500mの場合スループットが約30％UP、800mで約100％UPしました。
※本製品に関する注意事項
- UNIFASクラウドIoT非対応機種となります。
仕様・外観
| CPU | 64bit ARM デュアルコア（2コア） |
|---|
| 規格 | IEEE 802.11ahおよびIEEE 802.11n/b/g、Bluetooth Low Energy ※920 MHz/2.4 GHzを同時使用可 |
|---|---|
| 伝送速度 | IEEE 802.11ah：最大15Mbps IEEE 802.11b：最大11Mbps IEEE 802.11g ：最大54Mbps IEEE 802.11n：最大157.5Mbps Bluetooth Low Energy：1Mbps、2Mbps ＊1 |
| バンド選択 | 2.4GHz:802.11n/b/g 920MHz:802.11ah |
| IEEE802.11n機能 | 2.4 GHz: 1(TX) × 1(RX)、1ストリーム 帯域幅 20 MHz/40 MHz |
| 対応チャネル | 【802.11n/b/g(2.4GHz)】 2412～2742MHz（1～13ch） 【802.11ah(920MHz)】 921～927MHz 【Bluetooth Low Energy】 2402～2480MHz（37～39ch） |
| アンテナ（内蔵） | - |
| アンテナ（外付け） | 2.4GHzダイポールアンテナ：無指向性×2本 / 標準添付 920MHzパッチアンテナ：指向性×1本 / 専用品（別売） |
| セキュリティ規格（認証方式・暗号化方式） | WPA2-Personal （AES/AUTO） WPA3-Personal （AES） Enhanced Open |
| セキュリティ機能 | MACフィルタ |
| 通信最適化 | - |
| 同時接続端末台数 | 2.4GHz:最大20台＊２ |
| LAN／PoEコネクタ | 10BASE-T/100BASE-TX 1ポート 全二重/半二重/極性自動識別 IEEE802.3af |
|---|---|
| タグVLAN | - |
| ルータ関連機能 | IPマスカレード、DHCPサーバ |
| Webによる設定 | 対応 |
|---|---|
| USBメモリによる設定 | 対応予定 |
| Syslog | - |
|---|---|
| SNMP | - |
| 統合管理 | 非対応(UNIFASクラウドIoT) |
| USBコネクタ | USB 2.0 TypeA×1（メンテナンス用） 供給電力: 500mA |
|---|
| 状態表示LED | 青×6、橙×6（輝度調整、消灯可能） カラーユニバーサルデザイン対応 |
|---|
| DC IN | DC12 V 最大600 mA |
|---|---|
| PoE給電時 | DC48 V 最大190 mA （IEEE802.3af） |
| 省電力モード | あり |
| VCCI | クラスA |
|---|
| 外形寸法 | 186（縦）×100（横）×29（高） mm アンテナ含まず |
|---|---|
| 質 量 | 0.4 kg |
| 盗難防止 | - |
| 動作温湿度範囲 | －20℃～＋60℃ ／ 10～90％RH（結露なきこと）＊３ |
|---|---|
| 保存温湿度範囲 | －20℃～＋65℃ ／ 10～90％RH（結露なきこと） |
| 防塵・防水性能 | IP55対応 |
| 環境施策 | RoHS指令対応 |
| カラーユニバーサルデザイン認証 | - |
| 標準品 | 壁面取付部材、アンテナ延長ケーブル（5m）、簡単設定ガイド、保証書 |
|---|---|
| 専用品 | 920MHzパッチアンテナ（別売） |
| オプション | ACアダプタ、アンテナ延長ケーブル（2m） |
 |
| ＊1 無線LAN規格上の最大値であり、実測値ではありません。 本製品は、日本国内電波法での制約により11ahでの通信は、送信Duty10%制限があるため、理論値も表の1/10の数値となります。 ＊2 設計値であり、実用的な通信帯域を保証するものではありません。 ＊3 11ah複数端末からの受信など機器が10%制限以上の通信を行う場合、+55℃以上ではUSB給電しないでください。 |
| 当社においては、実環境での動作保証、性能保証は行っておりません。 また、ご使用になる端末により、通信エリア、通信速度は異なります。 各種接続機器については、事前の動作確認が必要です。各製品名、社名は各社の登録商標または商標です。 記載された製品の仕様、デザインなどは予告なく変更される事があります。 |
