【Windows OSタブレット対応】 高品質動画対応アクセスポイント ACERA 1150w

  • 11ac Wave2
  • 2×2

主な特長


静止画をミラーリング、動画ファイルを再生でき、タブレットの画面をそのまま大画面ディスプレイに表示します。

  • 「タブレットのWi-Fi接続」と「大型提示装置への投影機能」を1台に集約
  • Windowsタブレット画面をワイヤレスで、高レスポンスにミラー投影
  • USB接続した電子黒板のペン入力やキーパッドをワイヤレスで
  • 「先生機・生徒機」の投影画面をワンタッチ切替え可能
  • 専用ツール「発表しまーす!」がミラーリング表示をサポート
  • 業務用品質アクセスポイントが高品質Wi-Fi環境を実現
  • 大規模展開時はソフトウェアコントローラ「UNIFAS」が一元管理
  • 色覚の多様性に配慮したカラーユニバーサルデザイン認証取得

見る

動画教材や発表資料など、タブレットの画面をカンタン操作でワイヤレス投影。優れたレスポンスで高品質な投影表示を実現。授業への集中を高め、学習効果が向上します。


伝える

タッチ機能付き電子黒板と連携。電子黒板のタッチ操作をACERA経由で投影中のタブレットに反映。発表者ペン入力のなめらかな書き味とあいまって、一層伝わりやすく。


つながる

ACERA 1150wは電子黒板、プロジェクタ、デジタルTVなど、様々な教育機器、教育支援ソフトとの連携に対応。理想的なICT環境の実現に向けて安心してご活用頂けます。

おすすめポイント

アクセスポイントに動画機能を集約

無線LANアクセスポイントに教室のデジタルTVや電子黒板、プロジェクタを接続し、先生や生徒のタブレット画面を高画質に写しだすことが可能です。

電子黒板、授業支援ソフトとの連携

電子黒板からのUSB出力をアクセスポイントに接続することで、タッチ操作やキー入力をミラーリング中の手元のタブレット画面へ反映する事ができます。また、授業支援ソフトの操作で画面切替が実施できます。

40人クラスでも安心して使える「快適無線LAN」

1台のアクセスポイントで100台以上*2 のWi-Fi接続が可能。生徒ひとり1台のタブレット授業も余裕を持って進められます

無線にとって厳しい環境下でも安心

2ストリームMU-MIMO採用でタブレット複数台接続時のスループットが向上*3 加えてビームフォーミング機能搭載で、障害物の多い環境下でのスループットを約15%改善*4(当社従来比)遮蔽物の多い空間など、無線にとって厳しい環境下でも、安心してご利用頂けます。

万全なセキュリティー機能

無線通信は、強固な暗号化によりしっかり守られ、校舎外に電波が漏れても安心。多様な認証方式に対応し、部外者による端末接続を許しません。

スモールスタートからはじめられる拡張性

小規模にICT化する導入初期段階は、アクセスポイント単体で運用するスタンドアロン方式で対応。その後の全学展開時には、無線ネットワーク管理ソフト「UNIFAS」(ユニファス)」で、多台数を集中制御することが可能です。2つの方式に切替対応できますので、機材を長く有効活用いただけます。

設定・設置がカンタン

スタンドアロンではWebブラウザから日本語の操作画面で設定できます。台数が増える場合は、テキストエディタで作成した設定ファイルを格納したUSBメモリで設定することも可能。有線LANはHUB機能を搭載。一方を情報コンセントへ、もう一方は、無線LAN非対応のパソコンなどを接続いただけます。電源は専用ACアダプタと電源工事が不要なPoE対応。広い動作温度範囲に対応しており、夏休みの締め切った教室での連続通電、寒冷地の冬季動作も心配ありません

カラーユニバーサルデザイン認証取得

ACERA 1150wは、カラーユニバーサルデザイン認証(CUD認証※)を取得しています。国内およそ320万人、男性約20人に1人といわれる色弱者にも「安心」の機能実現を行っています。

※NPO法人カラーユニバーサルデザイン機構(CUDO)による第三者認証。個人の色覚差異を問わず、多くの人に見やすく、わかりやすく色彩配慮されていると認められた製品に対し、発行されている。

カラーユニバーサルデザインについて

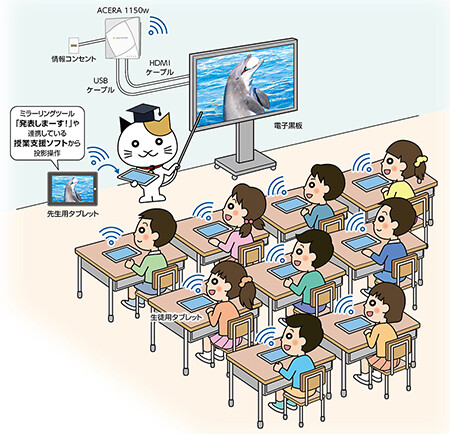

システム構成例


※連携機器に対する注意事項

  • 外部ディスプレイは、HDMI入力ポートが必要です。
  • ミラーリングにはタブレット端末へ専用アプリのインストールが必要です。

  【推奨スペック】
  ・対応OS:Windows®10
  ・Intel Core i5 1.7GHz以上(動画ミラーを行う場合)

  • タブレットや各種接続機器に関しては事前の動作確認が必要です。
    特に旧式のタブレットに関してはご注意をお願いします。

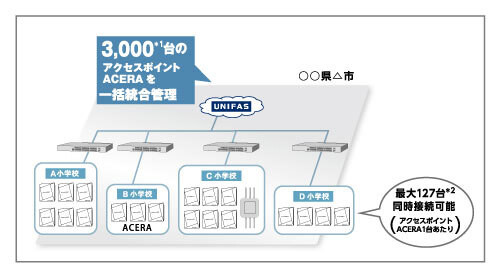

UNIFAS連携で統合管理へ。無線稼働状況がわかる「MAP機能」も。

多台数アクセスポイントの統合管理を実現する当社無線LAN管理ツール「UNIFAS」との連携で、複数拠点の統合管理を実現。無線の稼働状況をわかりやすくグラフィカルに把握できる「MAP機能」などが高いユーザビリティを実現します。


*1 :設計値であり、サーバ仕様、動作条件により制限される場合があります。1,001台以上の管理は、別途ライセンス費用が必要です。
*2 :設計値であり、実用的な通信帯域を保証するものではありません。

UNIFAS詳細

無線LAN製品についてのお問い合わせ

お問い合わせフォーム
https://secure-link.jp/wf/?c=wf33833274

仕様・外観

製品比較

プロセッサ
CPU 32bit ARM クアッドコア(4コア)
無線通信
規格 IEEE802.11ac(Wave2)/n/aおよびIEEE802.11n/g/bを同時使用可
伝送速度 2.4GHz、5GHzの合算で:最大1267Mbps
IEEE802.11ac(Wave2):最大867Mbps
IEEE802.11n(2.4GHz):最大400Mbps
IEEE802.11n(5GHz):最大300Mbps
IEEE802.11a/g:最大54Mbps
IEEE802.11b:最大11Mbps
*1
バンド選択 5GHz:802.11ac/n/a[W52、W53、W56 *2]
2.4GHz:802.11n/g/b
5GHz/2.4GHz 同時使用可
802.11ax 機能 -
802.11ac 機能 MU-MIMO 5GHz 2(TX)×2(RX)、2ストリーム、ビームフォーミング
802.11n 機能 MIMO 2.4GHz 2(TX)×2(RX)、2ストリーム
対応チャネル 【802.11n/g/b(2.4GHz)】
2,412~2,472MHz(1~13ch)

【802.11ac/n/a(5GHz)】
[W52、53 *2]5,180~5,320MHz
(36,40,44,48,52,56,60,64ch)
[W56 *2]5,500~5,700MHz
(100,104,108,112,116,120,124,128,132,136,140ch)
DFS 対応(W53、W56 *2)
アンテナ(内蔵) 5GHz 2×2 MIMO
2.4GHz 2×2 MIMO
アンテナ(外付け) -
セキュリティ規格 (認証方式・暗号化方式) WPA/WPA2(Mixed)-Enterprise(AES/AUTO)、
WPA2-Enterprise(AES/AUTO)、
WPA/WPA2(Mixed)-Personal(AES/AUTO)、
WPA2-Personal(AES/AUTO)、IEEE802.1X(WEP)、
WEP(64/128bit)

※クライアントがTKIP使用時、アクセスポイントはAUTOを設定
※クライアントがWPA-PSK、WPA-Enterprise使用時、アクセスポイントはWPA/WPA2(Mixed)を設定
セキュリティ機能 MACフィルタ
無線セパレータ
通信最適化 無線バンドステアリング機能
無線通信公平化機能
同時接続端末台数 5GHz:最大127台(「無線通信公平化機能」使用時は最大50台)
2.4GHz:最大127台(「無線通信公平化機能」使用時は最大50台)
*3
ネットワーク通信
LAN/PoEコネクタ 10BASE-T/100BASE-TX/1000BASE-T 2ポート
全二重/半二重/極性自動識別
IEEE802.3at(PoE対応はLAN1のみ)
リンクアグリゲーション対応
タグVLAN IEEE802.1Q
ルータ関連機能 IPマスカレード、DHCPサーバ
設定
Webによる設定 対応(「STモード *4」のみ)
USBメモリによる設定 対応
管理
Syslog 対応
SNMP 対応
統合管理 対応(「MSモード *5」のみ)
拡張機器接続
USBコネクタ USB2.0 2ポート
(供給電力: 2ポート合計1,000mAまで)
表示
状態表示LED 青/橙×5(輝度調整、消灯可能)
カラーユニバーサルデザイン対応
電源
ACアダプタ給電時 DC12V 最大1300mA(USB未使用時)
PoE給電時 DC48V 最大380mA(USB未使用時)
省電力モード あり
安全規格
VCCI クラスA
形状
外形寸法 199(縦)×199(横)×43.5(高)mm(ゴム足含まず)
質 量 約950g
盗難防止 ケンジントンロック用スロット
環境条件
動作温湿度範囲 ー10℃~+50℃ / 30~85%RH(結露なきこと)
保存温湿度範囲 ー20℃~+65℃ / 30~85%RH(結露なきこと)
環境施策、認証等
環境施策 RoHS対応
カラーユニバーサルデザイン認証 認証取得
標準品、オプション
【標準品】 取付板キット、簡単設定ガイド、ゴム足、保証書
【オプション】 ACアダプタ(ケーブル付き)、マグネット
映像表示
映像出力 HDMI 1ポート
対応ディスプレイ -
表示解像度(最大) USB接続時 4K(3840×2160)
ミラーリング時 FullHD(1920×1080)
接続するディスプレイ、タブレットに依存します
外観図
注意事項
*1 無線LAN規格上の最大値であり、実測値ではありません。(理論値)
*2 W52、53は屋外使用不可。W56は屋外使用可能。
*3 設計値であり、実用的な通信帯域を保証するものではありません。
*4 「STモード」:当社の無線ネットワーク管理システム「UNIFAS」を必要とせず、スタンドアロン型のアクセスポイントとして単体動作するモード。
*5 「MSモード」:当社の無線ネットワーク管理システム「UNIFAS」と連携して動作するモード。
免責事項
当社においては、実環境での動作保証、性能保証は行っておりません。
また、ご使用になる端末により、通信エリア、通信速度は異なります。

各種接続機器については、事前の動作確認が必要です。各製品名、社名は各社の登録商標または商標です。記載された製品の仕様、デザインなどは予告なく変更される事があります。
