動画対応アクセスポイント ACERA 950 旧製品
主な特徴
静止画をミラーリング、動画ファイルを再生でき、タブレットの画面をそのまま大画面ディスプレイに表示します。
- HDMI対応の電子黒板、プロジェクタ、デジタルTVに接続可能
- タブレット画面に表示した動画や静止画をディスプレイにミラーリング表示
- 表示開始や画面切替の素早いレスポンス
- 1台で40台※1のタブレットをラクラク接続
※2.4GHz帯と5GHz帯それぞれ124台※1まで接続可能 - 突然の干渉波にも強く、ローミングも待たされない
- 安心の高セキュリティ
- 集中管理で先生へのご負担がかかりません
- 管理ツール「UNIFAS」でネットワークの動きがわかる「見える化」に対応
見る
教室ICT活用の目的は、教材を大画面で表示し、生徒に興味を持たせることです。表示までに時間がかかったり、コマ落ちした動画では、生徒が集中できません。ACERA Educationシリーズでは、レスポンスよく、なめらかな表示を実現します。
伝える
タッチ黒板機能付き電子黒板との組み合わせで、わかりやすい説明が可能です。タブレット画面は、電子黒板に瞬時にミラーリング表示します。また電子黒板上でのタッチ操作は、ACERA経由し、タブレットに反映されるので、電子黒板とタブレットは同期をとることができます。先生や生徒は、電子黒板の横にたって、相手を顔をみながら説明や回答ができます。
共有する
指定された4台のタブレット端末の画面を1台の電子黒板に投影する4分割動画投影ができます。生徒ごとの画面が映ることで、生徒全員で情報共有することができます。
5GHz帯（802.11ac/n/a）と2.4GHz帯（802.11n/b/g）を同時使用可能なアクセスポイント。スマホの普及と共に混雑のひどくなる2.4GHz帯の中でも、接続にも強い「耐干渉性能」を実現しています。
おすすめポイント
アクセスポイントに動画機能を集約し、学校のICT化をサポート
無線LANアクセスポイントに教室のデジタルTVや電子黒板、プロジェクタを接続し、教師や生徒のタブレット画面を高画質に写しだすことが可能です。

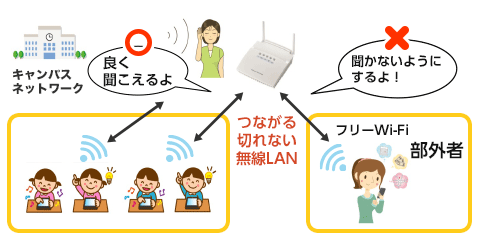

万全なセキュリティー機能
無線通信は、強固な暗号化によりしっかり守られ、校舎外に電波が漏れても安心。多様な認証方式に対応し、部外者の端末接続を許しません。
40人クラスでも安心して使える｢つながる無線LAN｣
1台のアクセスポイントで100台以上※1のWi-Fi接続可能。生徒ひとり1台のタブレット授業も余裕を持って進められます。
（※2.4GHz帯と5GHz帯それぞれ124台※1まで接続可能）
電波干渉に強く、高速ローミングでつながりやすい
干渉波フィルタリング機能により、突然の電波干渉からも影響を受けにくい設計になっています。また、2.4GHz帯、5GHz帯を同時に使用可能。
この干渉波フィルタリング機能では自動チャネル機能のようなチャネル変更が発生しないため、不意な通信断の発生も防止できます。
ローミングが早く、授業中にタブレットが複数AP※間で無線接続が切り替わっても通信を維持。無線トラブルを回避できることで、教師は授業に専念することができます。
（※AP=アクセスポイント）
スモールスタートからはじめられる拡張性
持ち回りで小規模にICT化する導入初期段階は、アクセスポイント単体で運用するスタンドアロンで対応し、将来の全学展開時には、無線ネットワーク管理ソフト「UNIFAS」（ユニファス）から集中制御することが可能。アクセスポイントは切替えで両方の使い方に対応しており、ご購入機材を有効活用いただけます。
電子黒板や授業支援ツールと連携可能
マウスやキーボードなどのUSBデバイスをアクセスポイントへ接続でき、接続元のタブレット画面へ反映できます。また、将来的に電子黒板や授業支援ツールと連携することで、オペレーションが気軽にできます。
設定・設置が簡単
スタンドアロンではWebブラウザから日本語の操作画面で設定できます。台数が増える場合は、テキストエディタで作成した設定ファイルを格納した USBメモリで設定することも可能。有線LANはHUB機能を搭載。一方を情報コンセントへ、もう一方は、無線LAN非対応のパソコンなどを接続いただけます。電源は専用ACアダプタと電源工事が不要なPoEに対応。広い動作温度範囲に対応しており夏休みの締め切った教室での連続通電、寒冷地の冬季動作も心配ありません。
カラーユニバーサルデザイン認証取得
ACERA 950は、2016年、カラーユニバーサルデザイン認証（CUD認証）を取得しました。国内およそ320万人、男性20人に1人の色弱者にも「安心」の機能を実現しています。
※NPO法人カラーユニバーサルデザイン機構（CUDO）による第三者認証。個人の色覚差異を問わず、多くの人に見やすく、わかりやすく色彩配慮されていると認められた製品に対し、発行されている。
システム構成例
※連携機器に対する注意事項
- 外部ディスプレイは、HDMI入力ポートが必要です。
- ミラーリング可能なタブレットは、Windows®7、Windows®8、Windows®8.1、Windows®10です。
- ミラーリングにはタブレット端末へ専用アプリのインストールが必要です。
※1：設計値であり、実用的な通信帯域を保証するものではありません。
【免責事項・注意事項】当社においては、実環境での動作保証・性能保証は行っておりません。
仕様・外観
| CPU | - |
|---|
| 規格 | IEEE802.11ac/n/a/b/g |
|---|---|
| 伝送速度 | IEEE802.11ac(Wave1)：最大1.3Gbps IEEE802.11n/a/b/g：最大300Mbps ＊1 |
| バンド選択 | ５GHz：802.11ac/n/a［W52、W53、W56 ＊2］ 2.4GHz：802.11n/g/b ５GHz/2.4GHz同時使用可 |
| 802.11ax 機能 | - |
| 802.11ac 機能 | - |
| 802.11n 機能 | ５GHz ：3(TX)×3(RX)3ストリーム 2.4GHz ：2(TX)×2(RX)2ストリーム |
| 対応チャネル | 【2.4GHz】 802.11b：2,412～2,484MHz (1～14ch) 802.11n/g：2,412～2,472MHz (1～13ch) 【5GHz】 802.11n/a： ［W52、W53 ＊2］ 5,180～5,320MHz (36,40,44,48,52,56,60,64ch) 802.11n/a： ［W56 ＊2 ］ 5,500～5,700MHz (100,104,108,112,116,120,124,128,132,136,140ch) |
| DFS | 対応 |
| アンテナ（内蔵） | ５GHz×3本 |
| アンテナ（外付け） | 2.4GHz×２本 |
| セキュリティ規格 （認証方式・暗号化方式） | WPA/WPA2(Mixed)-Enterprise(TKIP/AES/AUTO)、 WPA2-Enterprise(AES/TKIP/AUTO)、 WPA-Enterprise(AES/TKIP/AUTO)、 WPA/WPA2(Mixed)-Personal(TKIP/AES/AUTO)、 WPA2-Personal(TKIP/AES/AUTO)、 WPA-PSK(TKIP/AES/AUTO)、 IEEE802.1X(WEP)、 WEP(64/128bit) |
| セキュリティ機能 | MACフィルタ 無線セパレータ |
| 通信最適化 | - |
| 同時接続端末台数 | 5GHz：最大127台 2.4GHz：最大127台 ＊3 |
| LAN／PoEコネクタ | 10BASE-T/100BASE-TX/1000BASE-T×2 全二重/半二重/極性自動識別 PoE規格：IEEE802.3af/at ＊4 |
|---|---|
| タグVLAN | IEEE802.1Q |
| ルータ関連機能 | IPマスカレード、DHCPサーバ |
| Webによる設定 | 対応（「STモード ＊5」のみ） |
|---|---|
| USBメモリによる設定 | 対応 |
| Syslog | 対応 |
|---|---|
| SNMP | 対応（「STモード ＊5」のみ） |
| 統合管理 | 対応（「MSモード ＊6」のみ） |
| USBコネクタ | USB 2.0 設定用USBメモリ接続、動画ファイル格納用USBメモリ接続 電子黒板連携接続用（対応予定）2ポート 供給電力5V最大250mA |
|---|
| 状態表示LED | 5ケ所 状態に応じて「白」「橙」で表示。輝度調整、消灯可能。 カラーユニバーサルデザイン対応 |
|---|
| ACアダプタ給電時 | DC12V |
|---|---|
| PoE給電時 | DC48V |
| 省電力モード | あり |
| VCCI | クラスA |
|---|
| 外形寸法 | 174(縦)×150(横)×47(高)mm ＊7 |
|---|---|
| 質 量 | 約650g ＊8 |
| 盗難防止 | ワイヤーロック用スロット(ケンジントンロックに対応） |
| 動作温湿度範囲 | ー10℃～＋50℃ / 30～85%RH（結露なきこと） |
|---|---|
| 保存温湿度範囲 | ー20℃～＋65℃ / 30～85％RH (結露なきこと) |
| 環境施策 | RoHS対応 環境配慮設計 |
|---|---|
| カラーユニバーサルデザイン認証 | 認証取得 |
| 【標準品】 | 取付板キット、ケーブルカバー、ゴム足、外部アンテナ、簡単設定ガイド、タブレット用画面切替ソフト |
|---|---|
| 【オプション】 | ACアダプタ、マグネット、アンテナ延長ケーブル |
| 映像出力 | 1ポート |
|---|---|
| 対応ディスプレイ | HDMI入力ポートを持つディスプレイ |
| 表示解像度（最大） | FullHD、1920×1080 （接続するディスプレイ、PC、タブレットに依存します） |
 |
| ＊1 線LAN規格上の最大値であり、実測値ではありません。（理論値） ＊2 W52、53は屋外使用不可。W56は屋外使用可能。 ＊3 設計値であり、実用的な通信帯域を保証するものではありません。 ＊4 PoE給電時は機能制限あり。 ＊5 「STモード」：当社の無線ネットワーク管理システム「UNIFAS」を必要とせず、スタンドアロン型のアクセスポイントとして単体動作するモード。 ＊6 「MSモード」：当社の無線ネットワーク管理システム「UNIFAS」と連携して動作するモード。 ＊7 ケーブルカバー、ゴム足含む。外部アンテナ含まず。 ＊8 ケーブルカバー含む。 |
| 当社においては、実環境での動作保証・性能保証は行っておりません。 各種接続機器については、事前の動作確認が必要です。各製品名、社名は各社の登録商標または商標です。記載された製品の仕様、デザインなどは予告なく変更される事があります。 |
