finpad 803f 旧製品
主な特長
2.4/5GHz 帯、2つの周波数帯に対応。
finpad 803fは5GHz帯（802.11n/a）と2.4GHz 帯（802.11n/b/g）に対応し、無線アクセスポイントに加え、Wi-Fi ルータ* でも通信OK。
11a 対応で、電子レンジやコードレスフォンの干渉波対策も実現。現場の無線環境に応じた最適な帯域選択が可能です。
*各種接続機器については、事前の動作確認が必要です。
おすすめポイント

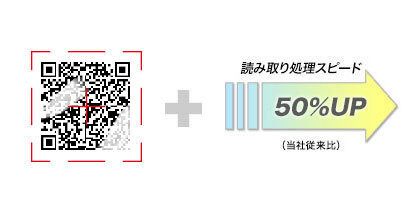

2次元コード対応。読み取り処理スピード50％UP
新CPU・新スキャナモジュール採用により、読み取りの快適さが 大幅に向上（当社従来比）。 独自処理により、品質の劣る2次元 コードの読み取りにもさらに強くなりました。
約18時間の長時間動作
当社従来機種の動作時間は8.9時間。
大幅な長時間動作を実現！
進化した耐環境性
- 動作温度 -20～+50℃（当社従来機：-5～+45℃）
- 耐静電気 気中放電±20ｋV、接触放電±10kV（当社従来機：気中±15ｋV、接触±8kV）
- 連続落下 1m 1500回（転倒衝撃）
画面サイズで選べる！ finpad
【製品落下強度の評価について】
フルノシステムズでは、右の回転式落下襲撃試験装置で、製品の落下強度転倒衝撃を検証評価しています。
本装置により、定量的な落下試験を安定的に繰り返すことができます。
※finpad 803f は「1.0m 転倒衝撃（1,500回落下）」

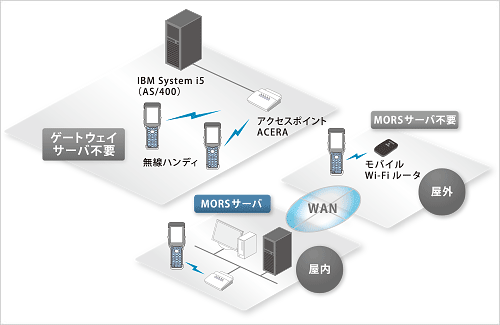

システム構成例
finpad 803fの運用を支えるツール＆ミドルウェア
無線端末活用のスタイル＆お客様ニーズに合わせて、「ミドルウェア選択」が可能になりました。
無線ハンディターミナルシステムをより手軽にスタートしたい
●AS400直結型 5250エミュレータ
Fstart 5250（エフスタートゴーニーゴーマル）
業務システムの通信リアルタイム性、無線の安定性を確保したい
●無線LAN統合開発ツール
WARP wit （ワープウィット）
●5250無線エミュレータ
WL5250 (ダブルエル ゴーニーゴーマル）
●業務用無線ブラウザ
Bisweb(ビズウェブ）
アプリケーション資産の継承が容易に
互換モードを搭載。お客様が、旧機種「finpad 703f」ご利用の場合、アプリケーションの変更やMORSのバージョンアップなしで「finpad 803f」への移行が可能です。（「finpad 503f」 ご利用のお客様は、マイグレーション機能で継承可能）従来のアプリケーション資産の継承が容易になることで、新機種への移行がスムーズに行えます。
適用業務として
▲物流：ピッキング
▲小売：棚卸し
▲製造：トレーサビリティ

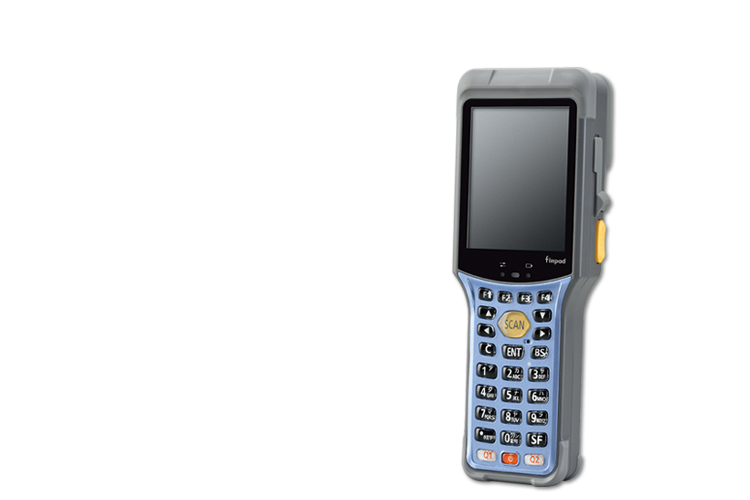

仕様・外観
| CPU | ARM Cortex-A8 |
|---|---|
| OS | Linux |
| ROM | 64MB（システム用） |
| RAM | 64MB |
| ユーザ用ディスク | microSDHC™カード 最大32GB（設定ファイルなどを含む） |
| 解像度 | 240×320ドット（QVGA） |
|---|---|
| LCD | 2.8型（7.1cm）TFT透過型カラー液晶（4段階バックライト付） |
| 画面表示サイズ | 42×56mm |
| 表示色 | 65,536色（画像データ）、65,536色中16色を選択（テキスト） カラーユニバーサルデザイン対応 |
| ファンクションキー | F1～F4 |
|---|---|
| トリガーキー | 3個 / スキャン（正面）、トリガー（左、右） |
| キーパネル照明 | - |
| 方式 | CMOSイメージセンサ |
|---|---|
| 最小分解能（1次元）＊1 | 0.125mm以上（GS1、Databar以外） 0.15mm以上（GS1、Databar） |
| 最小分解能（2次元） | 0.167mm以上（QR、PDF417、マイクロPDF） 0.25mm以上（マイクロQR、Data Matrix） |
| 読取可能距離 | 73～138mm（CODABAR 分解能0.15mm） 38～148mm（QR 分解能0.25mm） 68～298mm（EAN-8 分解能0.33mm） |
| 読取可能コード（1次元） | UPC-A、 UPC-E、EAN/JAN-8、 EAN/JAN-13 Code39、 Code39 Full ASCII、 Code93 Code128（GS1-128）、 CODABAR（NW-7）、ITF RSS（GS1 DataBar）[RSS-14/Limited/Expanded] |
| 読取可能コード（2次元）＊2 | DataMatrix（ECC200） 、PDF417、 MaxiCode、QRCode、 microQR、CompositeCode |
| Bluetooth® | Ver2.１＋EDR準拠 |
|---|
| 無線規格 | IEEE 802.11n/a/b/g準拠 （14ch非対応） |
|---|---|
| 無線周波数:802.11n/g/b | 2,412～2,472MHz（1～13ch） |
| 無線周波数:802.11ac/n/a | ［W52、53 ＊3］5,180～5,320MHz（36, 40, 44, 48, 52, 56, 60, 64ch） ［W56＊3］5,500～5,700MHz（100, 104, 108, 112, 116, 120, 124, 128, 132, 136, 140ch） |
| 通信制御方式 | CSMA/CA |
| セキュリティ | WEP（64/128bit）、WPA-PSK（AES）、WPA2-Personal （AES） |
| スピーカー | 多音階、7音量［アプリケーションで設定］ |
|---|---|
| LED | 2色発光LED（青・赤）/通信用、電源用 |
| バイブレータ | あり |
| メイン電池（動作用） | リチウムイオン電池（充電式） |
|---|---|
| 動作時間：FSCモード | 約18時間 ＊4 |
| 動作時間：JEITAモードB | 約18時間 ＊5 |
| 動作時間：JEITAモードG | 約14時間 ＊6 |
| バックアップ | 電気二重層コンデンサ、リチウム電池（時計用） |
| 寸法 | 172×60（46）×39（27）mm （ ）内はグリップ部の寸法。突起部含まず。 |
|---|---|
| 質量 | 約226g（電池パック装着時） |
| 動作温度／湿度 | -20～＋50℃ ＊8 |
|---|---|
| 保存温度／温度 | 20～＋60℃/0～＋40℃ ＊8 |
| 充電時温度／湿度 | - |
| 落下 | 2.0m（自然落下 各方向1回） |
| 転倒衝撃 | 1.0m 転倒衝撃（1,500回落下） ＊9 |
| 静電気 | ±20kV（気中放電：±20kV、接触放電：±10kV） |
| 防塵/防水 | IP54対応 |
| 環境施策 | RoHS対応、環境配慮設計 |
|---|---|
| カラーユニバーサルデザイン認証 | 認証取得 |
| 標準品 | 本体、リチウムイオン電池パック、ハンドストラップ |
|---|---|
| オプション | リチウムイオン電池パック、電池パック単体充電器、microSD/SDHC™カード 卓上ホルダー、卓上ホルダー用ACアダプタ |
|
【注意事項】
＊1 スキャナが認識できる細いバーの幅の最小値
＊2 QRはECI(拡張チャネル解釈)モードには対応しておりません。
＊3 W52、53は屋外使用不可。W56は屋外使用可能
＊4 FSCモード：下記（１）（2）の繰り返し（バックライト：暗い）
（１）20秒毎にバーコード１秒スキャン → 表示を行う、（2）20秒間に1KBの無線データ送信、1KBの無線データ受信を1セット行う
＊5 JEITAモードB：下記（1）の繰り返し（バックライト：暗い）
（１）10秒毎にバーコード２枚読込み → 表示・メモリを行う
＊6 JEITAモードG：下記（１）（2）の繰り返し（バックライト：暗い）
（１）10秒毎にバーコード２枚読込み → 表示・メモリを行う、（2）10秒間に1KBの無線データ送信、1KBの無線データ受信を1セット行う
＊7 試験値であり、保証値ではありません。
＊8 結露、氷結なきこと。
＊9リチウムイオン電池パック、microSDHC カードを除く
